背景：光激活定位显微术（PALM）依赖高精度单分子中心定位实现20–30 nm分辨率。探测器像元尺寸与读出噪声是限制定位精度的关键因素。传统EMCCD存在乘性噪声与大像元（16 μm）欠采样问题。目标：评估新一代低噪声、小像元（6.5 μm）sCMOS相机（Gloria 6504，读出噪声0.7 e?）在TIRF-PALM成像中对贴壁细胞膜表面单分子荧光蛋白（PA-GFP）的探测能力与数据质量。方法：采用Nikon TIRF显微镜（100× NA1.49），488 nm/405 nm双激光稀疏激活，相机曝光时间25 ms（40 fps），ROI 1024×1024，采集1200帧。通过高斯拟合提取单分子坐标。结果：TIRF照明背景强度<50灰度值（16-bit），单分子PSF覆盖7–9个像素（满足奈奎斯特采样），信噪比8–12 dB，可分辨间距~150 nm的相邻分子。相机读出噪声0.7 e?，单分子光斑边界清晰且时序闪烁行为符合标准。结论：Gloria 6504 sCMOS的小像元显著提升PSF采样完整性，低噪声与高帧率保障弱信号捕获效率，适用于膜蛋白组织、受体聚集行为以及近膜信号转导等细胞生物学研究。

1.实验背景

光激活定位显微术（PALM）通过稀疏激活和单分子拟合，实现约20~30 nm量级的超分辨图像，是细胞生物学研究中的核心工具。

PALM分辨率不仅受显微物镜数值孔径限制，更取决于单分子光子数、背景噪声、像素采样率及定位算法精度。其中探测器性能直接影响单分子定位精度，传统PALM系统多采用EMCCD相机，其增益放大虽能探测弱信号，但乘性噪声、大像元、有限动态范围限制了定位精度。近年，随着sCMOS技术快速发展，读出噪声大幅降低，且具备无乘性噪声、更高帧率和更小像元的优势，北京大学科研团队引入千眼狼（Revealer）新型sCMOS相机Gloria 6504，评估其在TIRF-PALM成像体系中的单分子探测能力和数据质量，为细胞膜蛋白及近膜动态过程研究提供技术验证。

2.实验设备

实验平台由全内反射荧光显微镜（TIRF）与sCMOS探测系统组成。

显微成像部分：采用Nikon倒置显微镜，配置TIRF照明模块，物镜配置100×NA 1.49高数值孔径油浸物镜；荧光激发采用488 nm激光，用于激发已激活的GFP单分子荧光，405 nm激光器用于稀疏激活光转换荧光蛋白，通过声光可调滤波器调节功率。

核心探测器：采用千眼狼（Revealer）Gloria 6504 sCMOS相机，像元尺寸6.5 μm×6.5 μm，分辨率2048×2048，全画幅帧率可达291 fps，16 bit HDR输出，读出噪声仅0.7 e-。该配置在保证大视场同时，实现亚像素及单分子采样，为PALM成像提供高信噪比、高速连续采集能力。

3.实验方法

实验遵循PALM标准标准实验流程：

首先通过低功率TIRF照明寻找焦平面，确认细胞形态和荧光标记表达均匀性；

随后启动PALM采集序列，以405 nm激光实现稀疏光激活，同时以488 nm激光持续激发已激活的荧光分子；

第三步设置sCMOS相机Gloria 6504的ROI分辨率为1024×1024，曝光时间25 ms，每个激活-激发周期以40 fps采集1200帧图像序列；

随后通过单分子定位算法对每个光斑进行二维高斯拟合，计算荧光分子中心坐标。最终将数万至数百万定位事件叠加重建，获得超分辨率重构图像。

本实验主要关注原始单分子信号的探测质量，重点关注单分子光斑原始信号的可识别性、背景噪声及信噪比特征，为后续高精度重建提供基础。

4.实验图像数据解析

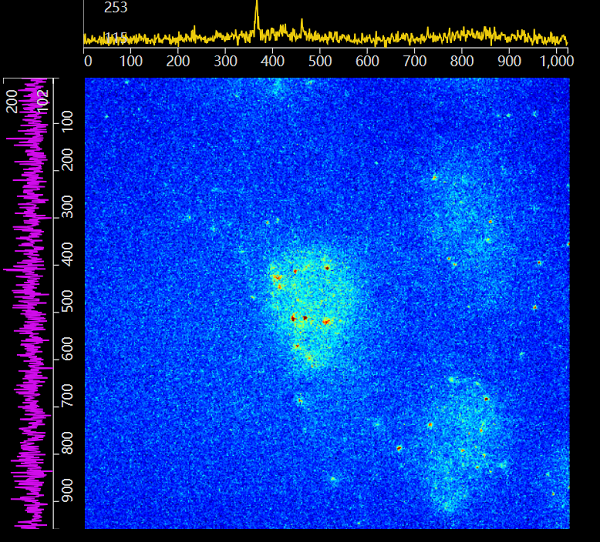

4.1背景与信噪比：持续激发条件下，视场中出现大量离散分布、随机闪烁的点状荧光信号，空间尺寸接近系统衍射极限，时间呈现随机出现与消失特征，符合单分子行为标准。

4.2背景强度：TIRF照明的薄层激发，有效抑制离焦杂散光，使每帧图像中单分子光斑与背景之间形成较高对比度。低背景环境对于单分子识别尤为重要，减少伪定位事件。

4.3光斑形态：序列图像中的单分子信号呈规则圆形或近圆形PSF分布，未见明显压缩或畸变现象，表明显微系统光路校准精确，sCMOS相机像素采样完整记录单分子衍射斑，有利于后续高斯拟合定位精度。

4.4读出噪声：PALM实验关键挑战在于单分子荧光信号仅包含有限光子数，容易被sCMOS相机噪声淹没，降低定位精度。本次测试中，Gloria 6504 sCMOS相机捕捉到的单分子光斑边界清晰、背景波动小，说明相机能够较好地区分单分子事件与读出电子噪声，为亚像素级定位提供稳定数据基础。

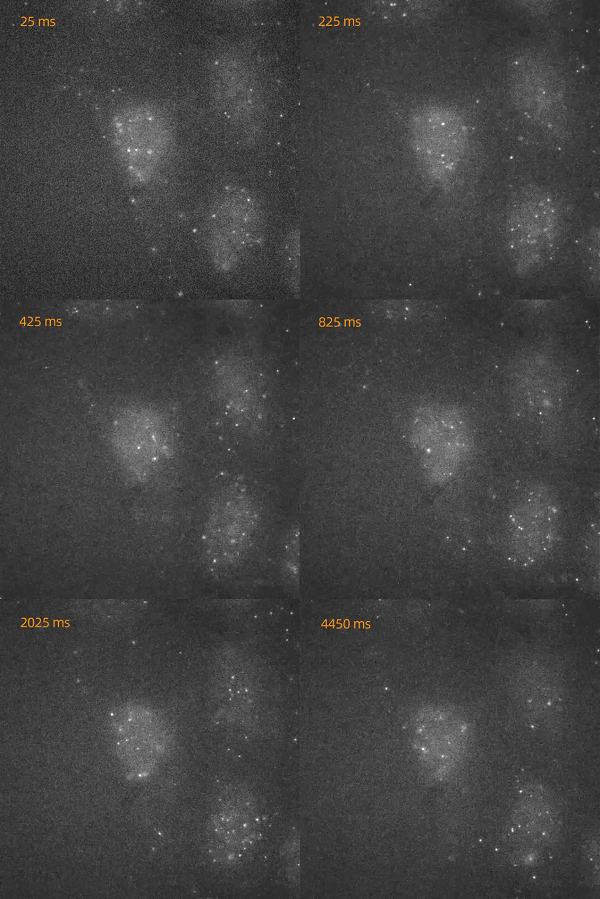

图 Gloria 6504 捕获的25 ms-225 ms- 425 ms-825 ms-2025 ms-4450 ms单分子荧光图像。可见离散、随机闪烁的单分子PSF，背景干净，形态规则。

5.实验结论

本次实验利用TIRF照明体系和低噪声sCMOS相机Gloria 6504有效捕获GFP标记贴壁细胞的单分子荧光信号，记录大量随机闪烁特征的单分子荧光事件，实验数据具备低背景、单分子可分离、高信噪比及稳定PSF形态，满足后续单分子定位重构的数据质量要求。

综上，千眼狼Gloria 6504 sCMOS相机在像素密度、读出噪声、帧率及空间采样方面的优势，使其在单分子荧光领域具备超越传统EMCCD的潜力。对于膜蛋白组织、受体聚集行为以及近膜信号转导等细胞生物学研究方向，TIRF-sCMOS-PALM技术路线可为细胞生物学单分子成像与超分辨率研究提供一种高性能、低维护成本且数据质量可靠的探测方案。
