成本管控视角|全链路核算:MK SD NAND 替代 eMMC,从物料、PCB、研发、售后四维降低嵌入式终端综合成本

来源:互联网    作者:      2026年06月23日 14:32

导语:


引言

2026 年存储芯片持续暴涨,4GB-32GB eMMC 现货涨幅超 140%,低容量 Flash 累计涨幅突破 300%,存储物料成本成为嵌入式设备厂商利润最大吞噬点。多数企业选型仅简单对比芯片裸片单价,忽略 PCB 制版、研发人力、售后维修、产线停工、订单违约等隐性成本,导致整体硬件收益持续缩水。

本文从物料采购成本、PCB 硬件成本、研发人力成本、售后运维成本四大全链路维度完整核算,结合 MK SD NAND 与 eMMC 参数对比表格,量化测算 SD NAND 替代方案的综合降本幅度,证明在当前存储涨价周期下,MK SD NAND 是中小容量嵌入式设备最优成本管控方案。

一、核心物料采购成本:同容量 SD NAND 裸片直接低 30%-50%,价格波动极小

先通过核心参数表格直观对比采购端差异:

对比维度

eMMC

SD NAND(MK 米客方德)

供货交期

26-52 周,现货溢价严重

6-8 周,现货充足,定价稳定

同容量裸片成本

基准高价,每月涨价 10%-30%

直接低 30%-50%,月度波动低于 5%

长期锁价能力

原厂优先大客户,中小客户无锁价通道

MK 自有产线,中小批量可签订长期稳定价协议

1、裸片直接差价:以 8GB 主流容量为例,同等工业等级 eMMC 现货单价大幅高于 MK SD NAND,直接物料采购成本下降 30% 以上;容量越小差价越明显,4GB 型号成本差距可达 50%。在 eMMC 每月持续涨价行情下,切换 SD NAND 可锁定稳定采购价,避免每批次订单物料成本上浮。

2、现货与交期隐性成本:eMMC 交期最长达 52 周,企业为保障生产只能加价采购现货,现货溢价普遍 80%-150%,叠加资金占用成本、仓储周转成本,综合采购成本再翻倍;MK SD NAND 常规交期 6-8 周,常备现货,无需高价囤货、现货扫货,大幅减少流动资金占用。

3、批量长期议价优势:存储原厂产能倾斜 AI 服务器,中小嵌入式厂商无法签订长期供货协议,价格随市场行情浮动;米客方德专注 SD NAND 赛道,独立晶圆封装产能,中小批量客户也可签订季度、年度锁价合同,全年采购成本可控。


二、PCB 硬件制版成本:两层板替代 4-6 层高阶板,硬件制板成本直降 40%

传统 eMMC 封装 11.5×13mm,BGA 引脚数量多,高速存储信号对 PCB 走线阻抗、差分屏蔽要求极高,必须采用 4 层及以上多层电路板,多层板原材料、压合、钻孔、电镀工序成本远高于两层基础板。

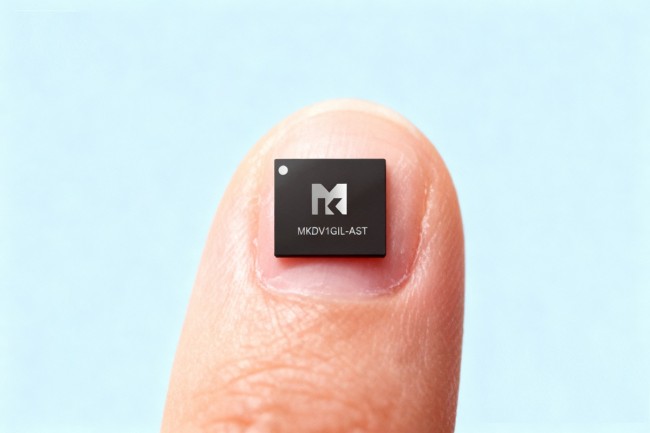

MK SD NAND 仅需 2 层 PCB 即可完成全部布线,6×8mm LGA 封装占用主板面积缩减 60%,两大硬件降本收益:

1、板材直接降价:两层 FR4 基础板材单价仅为四层板 55% 左右,六层板成本更是两层板 2 倍以上,单块 PCB 制版成本直接下降 40%;

2、主板尺寸缩小,物料同步精简:封装尺寸大幅缩小,整机 PCB 整体面积可缩小 15%-30%,铜箔、阻焊、外形切割耗材同步减少;小型 PCB 还能降低整机外壳、结构件开模成本,便携 AI 设备、微型传感器收益尤为明显;

3、生产良率提升:多层板走线复杂,信号干扰、短路报废率高;两层板布线简单,SMT 贴片不良率下降,量产阶段报废损耗成本进一步缩减。


三、研发人力时间成本:零底层开发,项目周期缩短 80%,节约工程师工时

存储开发是嵌入式项目核心人力消耗模块,选用传统 eMMC 方案,研发团队需要投入大量工时开发、调试存储底层驱动:

1、eMMC 开发流程:研读 MMC 协议→开发坏块管理算法→编写磨损均衡、ECC 纠错代码→高低温环境反复读写测试→故障复现优化,完整开发周期 2-3 个月,至少 1 名硬件工程师 + 1 名软件工程师专职投入;

2、MK SD NAND 开发流程:复用 MCU 自带标准 SD 驱动→简单读写功能验证→7 天内完成存储模块落地,无需专职存储开发工程师,现有研发人员兼职调试即可。

量化人力成本测算:嵌入式软硬件工程师月薪普遍 8000-15000 元,2 个月专职开发人力成本最低 1.6 万元;切换 MK SD NAND 后,该部分人力投入基本清零,新品研发周期缩短,项目提前上市抢占市场,间接创造营收收益。同时 SD 标准驱动通用性强,多产品线可复用同一套软件代码,后续新品迭代研发成本持续摊薄。

四、售后运维更换成本:SLC 超长寿命,设备故障率下降 90%,减少售后支出

表格中擦写寿命参数形成巨大运维成本差距:eMMC 采用 TLC 颗粒,仅 500-3000 次擦写;MK SD NAND SLC 架构可达 6-10 万次擦写。

1、故障更换频次对比:车载 T-BOX、工业采集终端高频写入场景,TLC eMMC 平均 1-2 年出现存储故障,设备需要返厂维修、现场更换芯片;MK SD NAND 稳定运行 10 年无大面积坏块问题,设备全生命周期几乎无需更换存储;

2、售后综合成本拆解:设备故障包含物流往返费用、维修人工工时、停产损失、客户赔付成本,单台设备售后维修综合成本可达百元级别;批量设备常年售后维修将形成巨额固定支出,选用 MK SD NAND 可直接大幅削减售后预算;

3、无人值守设备额外收益:户外 AI 相机、远程工控终端、野外物联网节点上门维护成本极高,SD NAND 超长耐久特性减少上门运维频次,节约大量差旅、人工成本。

结语

存储成本管控不能只聚焦芯片采购单价,必须覆盖物料、硬件、研发、售后全链路隐性支出。在当前 eMMC 持续涨价、供货失控的市场环境下,MK SD NAND 依托采购、PCB、研发、售后四维降本能力,为 AIoT、车载、工业设备厂商提供长期稳定的成本优化路径。企业提前切换 MK SD NAND 替代中小容量 eMMC,既能对冲芯片涨价带来的利润挤压,又能降低新品研发、量产售后全链条支出,长期提升产品盈利空间。
