引言：一种“好材料”的临床隐忧

镍钛合金（Nitinol）是当今经导管封堵器领域当之无愧的“主力材料”。这种由镍和钛组成的近等原子比合金，凭借其独特的超弹性，能够被压缩进细小的输送鞘管、在体内释放后自动恢复预设的双盘结构，实现可靠的即刻封堵。自2001年Amplatzer房间隔缺损封堵器获FDA批准以来，据估计全球已有数十万患者接受了镍钛合金封堵器植入。

然而，镍钛合金在封堵器领域的应用并非没有代价。在所有与金属封堵器相关的远期并发症中，组织磨蚀（tissue erosion）是最为凶险的一种——它发病率虽低，却可能致命；发生时间不可预测，从术后数小时到术后九年均有报道；且一旦发生，往往需要紧急开胸手术干预。

本文聚焦于“组织磨蚀”这一临床问题，尝试从材料学角度剖析其发生机制，并探讨可降解封堵器为何是解决这一问题的根本路径。

一、什么是“组织磨蚀”？

1.1 定义与临床表现

组织磨蚀，是指封堵器植入后，其金属盘面边缘在心脏持续搏动中反复摩擦、压迫邻近心肌或血管壁组织，导致组织渐进性损伤、变薄，最终发生穿孔的病理过程。

临床表现往往来势凶猛：最常见的首发症状是突发胸痛伴血流动力学不稳定，影像学检查可发现新发心包积液，严重者迅速进展为急性心脏压塞。若磨蚀累及主动脉根部，则可能形成主动脉-心房瘘，进一步加重循环崩溃。

1.2 发生率与时间窗

组织磨蚀的确切发生率难以精确统计，原因在于其发病率极低、报告体系不完善，且全球植入封堵器的确切基数未知。综合现有文献，Amplatzer封堵器相关组织磨蚀的发生率估计在0.1% ~ 0.3%之间。

值得特别关注的是磨蚀发生时间的不确定性。研究显示，约三分之一的患者在术后1天内即发生磨蚀，中位发生时间为14天；但约13%的患者在术后1年以上才出现症状。甚至有术后9年才发生磨蚀的极端案例报道。这意味着，只要金属封堵器留在心脏内，磨蚀的风险就始终存在——它没有“安全窗口”。

1.3 后果的严重性

组织磨蚀的死亡率很高。一旦确诊，通常需要紧急在体外循环辅助下行开胸手术，取出封堵器并修补穿孔的心壁或主动脉壁。这类急救手术创伤极大，且部分患者术后会遗留瓣膜反流、慢性心包病变等后遗症。

二、从材料学看磨蚀：金属与心肌的力学博弈

要理解组织磨蚀为何发生，必须从镍钛合金的材料特性出发，分析金属封堵器与心脏组织之间的力学交互。

2.1 镍钛合金的核心力学性能

镍钛合金之所以成为封堵器的首选材料，主要由于其具有的超弹性。镍钛合金在体温下处于奥氏体相，当受到外力作用时，可通过应力诱发的马氏体相变实现高达6%–8%的可恢复应变——这一数值约为普通不锈钢的40倍。这意味着封堵器可以被大幅压缩进输送鞘管，释放后完全恢复预设形状，且在心脏搏动产生的变形下不会发生永久塑性变形。

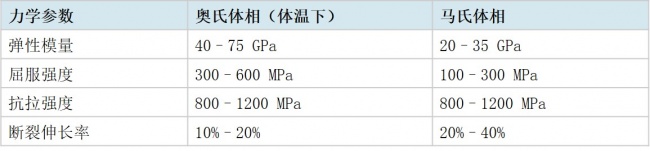

除上述特性外，镍钛合金的力学参数如下：

2.2 刚度失配：金属与软组织的力学鸿沟

组织磨蚀的核心材料学根源之一，在于镍钛合金与心脏组织之间存在巨大的刚度失配。镍钛合金奥氏体相的弹性模量为40–75 GPa。作为对比，人体心肌组织的弹性模量约为0.01–0.1 MPa量级。两者之间相差约数个数量级。

当封堵器的金属盘面边缘与心房壁或主动脉壁接触时，两者之间的力学关系是不对称的：

● 金属封堵器几乎不会因为组织的接触力而发生变形——它维持着自身的刚性形状；

● 心脏组织则被迫在每一次心跳中适应封堵器的形状和位置——组织发生形变、承受压力。

这种力学不对称的直接后果是：组织承担了几乎全部的机械应力，而金属封堵器几乎不产生任何顺应性让步。在每一次心动周期中，心脏收缩和舒张使封堵器与周围组织之间发生相对位移，金属边缘就像一把钝刀，反复刮擦、研磨与之接触的心肌或血管壁组织。

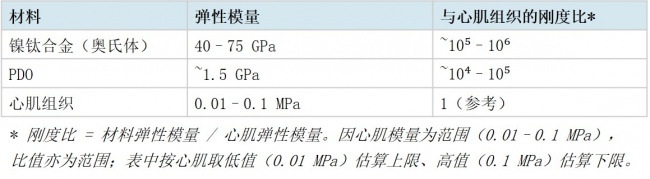

需要指出的是，尽管镍钛合金的弹性模量（40–75 GPa）在金属材料中已属较低水平——远低于不锈钢（~200 GPa）和钴铬合金（~210 GPa）——但与软组织相比，仍然高了约10?–10?倍。镍钛合金的“柔顺”是相对于其他金属而言的，相对于人体组织，它仍然是一种刚性异物。

心脏每天跳动约10万次（按静息心率估算，实际因个体心率而异），每年跳动约3650万次。即便每次跳动产生的摩擦力极其微小，在数百万乃至数千万次的累积下，其总效应是可观的——这正是组织磨蚀可以在术后数年甚至近十年后才显现的力学基础。

2.3 永久性植入：磨蚀风险的“时间放大器”

组织磨蚀之所以成为镍钛合金封堵器的特有隐患，不仅在于材料的刚度失配，更在于金属封堵器的永久不可降解性。这意味着：只要封堵器留在心脏内，金属边缘与组织之间的摩擦就永远不会停止。

时间因此成为磨蚀风险的“放大器”：

● 对于儿童和青少年患者，其预期寿命可能还有60–80年。即便磨蚀的年发生率极低，在数十年的时间维度上，累积风险将显著增加。

● 封堵器植入后，盘面表面通常在3个月内开始内皮化（初步被新生内膜覆盖），但完全内皮化常需6个月至1年甚至更久，且双盘边缘/腰部内皮化往往不完全。内皮化并不能消除盘面边缘与心房壁/主动脉壁之间的接触——因为封堵器的双盘结构跨越缺损两侧，其边缘始终位于心脏解剖结构附近。

● 随着患者年龄增长，心脏组织本身的力学强度可能发生变化（如组织变薄、胶原含量改变等），进一步增加对磨蚀的易感性。

三、可降解封堵器：从根源消解磨蚀

3.1 逻辑起点：消除磨蚀的两个必要条件

组织磨蚀的发生需要两个条件同时满足：

●条件一：封堵器材料的刚度远高于组织，在接触界面产生非对称应力；

●条件二：封堵器永久存在于体内，使周期性摩擦得以无限期累积。

可降解封堵器的设计逻辑，正是从材料层面同时瓦解这两个条件。

3.2 条件一的消解：更低的材料刚度

可降解封堵器采用的骨架材料（如PDO——聚对二氧环己酮，弹性模量约1.5 GPa），其弹性模量远低于镍钛合金（40–75 GPa）。

虽然可降解高分子的弹性模量仍高于心肌组织，但与镍钛合金相比，刚度失配程度降低了约1–2个数量级。这意味着可降解封堵器盘面与组织接触时，封堵器本身也能产生一定程度的形变和顺应，从而分散接触应力，减小对组织的单位面积压力。

3.3 条件二的消解：有限的存在时间

更为关键的是，可降解封堵器的核心设计理念是“临时引导修复”——封堵器在组织完成自身修复（内皮化）所需的时间内提供力学支撑和阻流功能，随后逐步降解吸收，最终从体内完全消失。

以Memosorb可降解封堵器为例（其骨架由PDO制成、阻流膜由PLLA制成），PDO骨架在植入后12个月左右基本完成吸收。在植入后3个月，封堵器表面开始内皮化，自体组织逐步接管封堵功能；此后封堵器逐步失去力学强度并降解——金属封堵器所面临的“终身摩擦”问题，在可降解封堵器这里被压缩为一个有限的时间窗口。

更重要的是，随着可降解材料的逐步降解，其力学强度持续下降，盘面边缘对组织的接触压力也随之减弱。也就是说，即使在降解期内，磨蚀的力学驱动力也在不断衰减——这与金属封堵器的“恒力终身摩擦”形成了本质区别。

3.4 从材料学到临床的转化

可降解封堵器并非停留在理论推演层面。以Memosorb为代表的全可降解封堵器已获NMPA批准上市，其临床研究数据已发表于JAMA等国际期刊。在已发表的短期至中期临床随访中，尚未见组织磨蚀相关不良事件的报告。

可降解封堵器并非简单地用“更软的材料”替代金属。其设计涉及力学支撑期与内皮化窗口的精确匹配、骨架与阻流膜降解时序的协调、材料生物相容性的系统验证等多个维度的精密工程。但从组织磨蚀的角度来看， 如果封堵器在完成修复使命后能够消失，那么磨蚀的“时间放大器”就被彻底关闭了。

四、结语：材料决定命运

组织磨蚀是镍钛合金封堵器最具特征性的远期并发症之一。它的发生根植于两个材料学层面的本质特征：第一，刚度失配。镍钛合金的弹性模量与心肌组织的弹性模量之间存在数个数量级的差距。第二，永久存在。镍钛合金在体内不降解，其力学性能可维持数十年不变。封堵器一旦植入，摩擦便终身不停。只要封堵器是金属的、是永久的，磨蚀的风险就如同一把悬在头顶的达摩克利斯之剑——虽然落下的概率很低，但永远不知道它何时会落。

可降解封堵器从材料层面同时瓦解了磨蚀的两个必要条件：更低的材料刚度减小了接触界面的应力集中，有限的体内存在时间关闭了“时间放大器”。当封堵器在完成修复使命后悄然消失，磨蚀便不再有发生的土壤。

这不是对镍钛合金的否定。作为一种生物医用材料，镍钛合金的超弹性在封堵器发展史上具有里程碑意义。但材料的优势与局限往往同源——正是镍钛合金的“永久刚性”成就了它的即刻封堵效果，也埋下了组织磨蚀的隐患。从金属到可降解高分子的演进，不仅是一次材料的“替代”，更是一次范式的“跃迁”：从“以永久性异物实现永久性封堵”到“以临时性引导实现组织自身修复”。

材料决定命运。对于一枚将在心脏内存在数十年的器械而言，这句话再贴切不过。

文/致力于守护健康的材料学博士 阿德
